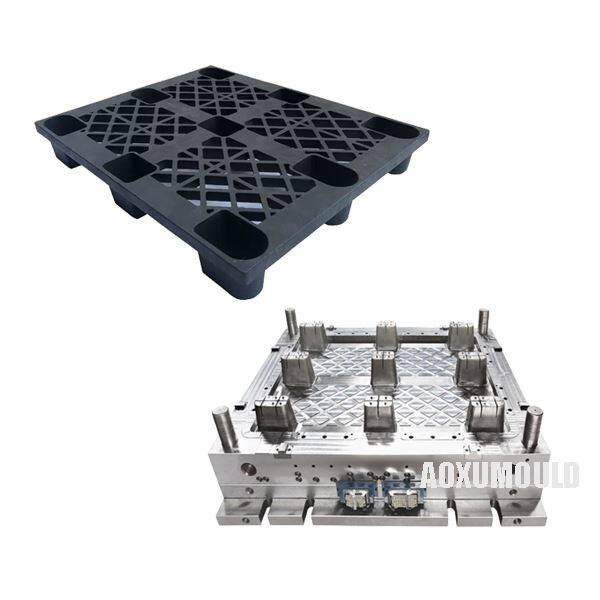

Dynaaminen kuormalavamuotti



Muotinimi	Lavamuotti
Tuotemateriaali	HDPE, muovi
Tuotekoko	1200x1100x140mm
Tuotepaino	10,5 kg
Muotimateriaali onkalolle &. Ydin	P20
Muottipohja	C45
Injektiojärjestelmä	Kuuma juoksija
Sopiva injektiokone	2850T
Muotin koko	1980x1860x900mm
Muotin käyttöikä	Yli 500, 000 tietokoneita





1.Kompleksisuunnittelu - nämä muotit luovat kuormalavoja, joissa on siirrettäviä osia (esim. Pyörivät osat, kokoontaitettavat jalat tai säädettävät korkeudet) paremman säilytys- ja kuljetustehokkuuden saavuttamiseksi.

A. Liikkuvat mekanismit (liukusäätimet, saranat, nostimet)

>Alitaulun käsittely - käyttöliukusäätimet, nostimet tai hydrauliset ytimet taitettavat/kokoontaitettavat ominaisuudet.

>Sileä liike - Aseta asianmukaiset vedonkulmat (1–3 astetta) tarttumisen estämiseksi.

>Kulutusvastusten kovetetut teräslisät (H13/S136) korkean kruunun alueilla.

B. Seinämän paksuuden optimointi

>Yhtenäinen paksuus (3–5 mm) –Angnts Wang/Allas -merkit.

>Kylkiluun vahvistus - lisäyslujuus ilman ylimääräistä materiaalia.

2. Korkea tarkkuus - muuttuu dynaamisten komponenttien (saranat, liukusäätimet tai lukitusmekanismit) sileä liikkuminen.

3. kestävä rakenne-valmistettu kovettuneesta teräksestä (esim. P20, H13 tai S136) kestämään korkeapaineisia injektiosyklejä.

4.Multi-Cavity- tai perheen muottivaihtoehdot-kuormalavojen tai useita komponenttien massatuotantoa yhdessä jaksossa.

5.Valvoitetut poistojärjestelmät - käyttävät hydraulisia, pneumaattisia tai mekaanisia ejektoreita kompleksien vapauttamiseen ilman vaurioita.

>Stripparilevyt tai ejektoritapit - monimutkaisten geometrioiden suhteen.

>Viivästynyt poisto-monivaiheisille liikkuville osille.





• Suunnittelu &. Tekniikka

Vaihe 1: Tuote- ja muotisuunnittelu

>3D -mallinnus (CAD) - Insinöörit luovat yksityiskohtaisen dynaamisen kuormalavan suunnittelun (mukaan lukien liikkuvat osat, kuten saranat, kokoontaitettavat jalat tai rullit).

>Muotin virtausanalyysi - Simulaatio -ohjelmisto (esim. MoldFlow) tarkistaa potentiaaliset viat (vääntyminen, ilmalokut tai epätasainen jäähdytys).

>Rakenteellinen analyysi - varmistaa, että muotti kestää korkeita injektiopaineita.

Vaihe 2: Muotin asettelu &. Ydin-/ontelosuunnittelu

>Jakojen määritys - päättää, missä muotti jakautuu ytimeen ja onkaloon.

>Liukusäädin &. Nostimen sijoitus - alikiinnitysten (esim. Taukomekanismit).

>Päätösjärjestelmän suunnittelu - varmistaa monimutkaisten osien sujuvan demoldingin.

• Materiaalin valinta- ja teräskoneiden koneistus

Vaihe 3: Muotteräksen valitseminen

>Lavamuottien yleiset arvosanat:

>P20 - hyvä kustannus- ja kestävyyssaldo (~ 300, 000 laukausta).

>H13 (kuuma työteräs)-korkean pukeutumisen alueille (~ 1 m+ laukausta).

>S136 (ruostumattomasta teräksestä)-korroosiokestävä elintarvikelaatuisille kuormalavoille.

Vaihe 4: CNC -koneistus

>Karkea koneistus - Teräslohkot leikataan perusmuotoiksi.

>Tarkkuus CNC -jyrsintä/käännös - luo ytimen ja onkalon tiukalla toleranssilla (± 0. 02mm).

>EDM (Sähköpäästöryhmä) - Monimutkaisia ​​yksityiskohtia varten (esim. Tekstiyhteydet).

>Jauhaminen ja. Kiillotus-varmistaa vikavapaiden kuormalavojen sileät muottipinnat.

• Kokoonpano &. Asennus

Vaihe 5: Muotin pohjakokoonpano

>Opas -nastat ja holkit - Varmista oikea kohdistus.

>Ejektoritapit - osan poistamiseksi.

>Liukusäätimet &. Nostimet - siirrettäville lavakomponenteille.

Vaihe 6: Hot Runner System -integraatio (tarvittaessa)

>Jakoputken asennus - jakaa sulaa muovia.

>Suuttimen ja lämmittimen asetukset - ylläpitää tasaista sulavirtausta.

• Testaus &. Säädöt

Vaihe 7: T1 -näytekoe

>Ensimmäinen laukaustarkastus-tarkistaa virheet (pesuallasmerkit, salama tai vääntyminen).

>Mittavarmennus - varmistaa, että kuormalava täyttää eritelmät.

>Funktionaalinen testaus - tarkistaa liikkuvat osat (taitettu, pesäminen jne.).

Vaihe 8: hienosäätö

>Jäähdytyskanavien säätäminen - optimoi syklin ajan.

>Tasapainotus - estää epätasaisen täytettä.

Massatuotanto &. Laadunvalvonta

>Vaihe 9: Tuotantojuoksu

>Injektiomuovauskoneen asetukset - puristusvoima (500 - 4000+ tonnia).

>Prosessin seuranta - lämpötila, paine ja syklin ajan hallinta.

Vaihe 10: Laatutarkastukset

>DPI (mittatuotteen tarkastus) - todentaa toleransseja.

>Kuormitustestaus - varmistaa, että kuormalava kohtaa painopasiteetin.

>Kestävyystestaus - toistuvat taito-/taito -syklit.











1. Mikä on kuuma juoksijajärjestelmä?

Kuuma juoksijajärjestelmä on edistyksellinen ruiskutuskomponentti, joka pitää sulaa muovia nestemäisessä tilassa, kun se kulkee konesuuttimesta muotin onteloihin. Toisin kuin kylmäjuoksijajärjestelmät (jotka jähmettyvät ja hylätään jätteinä), kuumat juoksijat poistavat materiaalijätteet ja parantavat sykli -aikoja.

Avainkomponentit:

Jako -jakautukset sulaa muovi tasaisesti useisiin onteloihin.

Lämmittimet - hoitavat muovia optimaalisessa lämpötilassa.

Suuttimet - kontrollit virtaavat jokaiseen muotin onteloon.

Lämpötilan säätimet - tarkka lämmön säätely.

2. Miksi käyttää Hot Runner -järjestelmiä dynaamisiin kuormamuoteihin?

Edut:

>Materiaalista jätettä - toisin kuin kylmiä juoksijoita, sprue tai juoksijoita ei hylätä (vähentää suurten kuormalavojen kustannuksia).

>Nopeammat sykli -ajat - muoviset pysyyvät sulaan, vähentäen jäähdytys- ja poistumisaikaa.

>Parempi osan laatu - johtava virtaus vähentää vikoja, kuten pesuallasmerkkejä tai vääntymistä.

>Monikerroksen tehokkuus-Ideal suuren määrän kuormalavojen tuotantoon.

>Energiansäästö - hukkaan muovin vähentäminen.

Haitat:

>Suuremmat alkuperäiset kustannukset - enemmän kompleksia kuin kylmäjuoksija.

>Vaaditava ylläpito - nyzzles ja lämmittimet tarvitsevat säännöllisiä tarkastuksia.

>Ei ihanteellinen kaikille materiaaleille - jotkut lämpöherkät muovit (esim. PVC) voi heikentyä.

3. Tyypit kuumille juoksijajärjestelmille

Tyyppi	Kuvaus	Paras jhk
Avoportti	Yksinkertainen suuttimen suunnittelu, ei venttiilin hallinta.	Paksuseinäiset kuormalavat, HDPE/PP.
Venttiilin portti	Käyttää mekaanista venttiiliä virtauksen ohjaamiseen.	Erittäin tarkkaa dynaamista kuormalavoja (estää droolia).
Lämpöportti	Lämmönohjattu sulkeminen.	Pienet tai keskisuuret lavamuotit.

4. kuuma juoksija vs. kylmä juoksija kuormalavamuovaukseen

Ominaisuus	Kuuma juoksija	Kylmä juoksija
Materiaalijäte	Ei yhtään	15–30% jätteet (Sprue & Runners)
Kierto -aika	Nopeampi (ei juoksija jäähdytystä)	Hitaampi (on viileä juoksijoita)
Muotikustannus	Korkeammat alkuperäiset kustannukset	Alhaisemmat alkuperäiset kustannukset
Paras jhk	Suuren määrän kuormalavojen tuotanto	Pienen volyymi- tai prototyyppikalvot

5. Huoltovinkit kuumille juoksijamuotteille

Säännöllinen puhdistus - lähettäjät muovin hajoaminen tukkeutuvat suuttimet.

Lämpötilan valvonta - lähettämät ylikuumeneminen tai jäätyminen.

Suuttimen tarkastukset - tarkista kuluminen tai vuodot.







Muottiteräs



Kuuma juoksijajärjestelmä



Vakioosat



Kuinka matainence dynaamiset kuormamuotit?   1. Puhdista muotti säännöllisesti: Muotin puhdistaminen jokaisen käytön jälkeen on ratkaisevan tärkeää poistaa mahdollisesti kertyneitä roskia, pölyä tai jäännöksiä. Puhdista muotti varovasti pehmeällä harjalla tai kankaalla ja vältä pintaa vahingoittavat ankaria kemikaaleja. 2. Tarkista kulumisessa: Tarkista säännöllisesti muotin kulumisen merkkejä, kuten halkeamia, siruja tai naarmuja. Jos vaurioita löytyy, on tärkeää korjata tai korvata kärsivät osat heikentymisen estämiseksi. 3. Voitele liikkuvat osat: Varmistaaksesi sujuvan käytön, voitele muotin liikkuvat osat säännöllisesti sopivalla voiteluaineella. Tämä auttaa vähentämään kitkaa ja estämään osia ennenaikaisesti kuluttamasta. 4. Tarkista kohdistus: Muotin oikea kohdistus on välttämätöntä korkealaatuisten kuormalavojen tuottamiseksi. Tarkista säännöllisesti muottikomponenttien kohdistaminen ja tee tarvittavat säädöt tarkan ja tasaisen muovauksen varmistamiseksi. 5. Säilytä muotti oikein: Kun sitä ei käytetä, säilytä muotti kuivassa ja puhtaassa ympäristössä korroosion ja vaurioiden estämiseksi. Vältä muotin säilyttämistä suoraan auringonvalossa tai äärimmäisissä lämpötiloissa, jotka voivat vaikuttaa sen eheyteen. 6. Noudata valmistajan ohjeita: Viimeinkin noudata valmistajan huolto -ohjeita käyttämiesi erityisten dynaamisten kuormamuotien suhteen. Nämä ohjeet tarjoavat arvokasta tietoa siitä, kuinka hoitaa ja ylläpitää muottia oikein suorituskyvyn ja pitkäikäisyyden varmistamiseksi.





>1. Millaisia ​​muovisia dynaamisia kuormamuotoja valmistat?

Olemme erikoistuneet laajan valikoiman muovisten dynaamisten kuormamuottien valmistukseen, mukaan lukien pinottavat kuormamuotit, palautuvat kuormamuotit, vientimuottit ja räätälöityjen kuormalavamuotit asiakkaidemme erityistarpeiden tyydyttämiseksi.

>2. Voitko mukauttaa muovisen dynaamisen kuormamuotin vaatimusten mukaisesti?

Kyllä, meillä on ryhmä kokeneita insinöörejä ja suunnittelijoita, jotka voivat työskennellä kanssasi luodaksesi räätälöityn muovisen dynaamisen kuormalavamuotin, joka täyttää ainutlaatuiset eritelmäsi ja vaatimukset.

>3. Mitä materiaaleja käytät dynaamisten kuormamuotien valmistukseen?

Käytämme korkealaatuisia ja kestäviä materiaaleja, kuten PP: tä, PE: tä, HDPE: tä ja PET: tä muovisten dynaamisten kuormalavojen valmistamiseksi varmistaen, että ne ovat vahvoja, pitkäaikaisia ​​ja kestäviä kulumiselle.

>4. Kuinka kauan dynaamisen kuormamuotin valmistus kestää?

Muovisen dynaamisen kuormamuotin valmistusaika voi vaihdella suunnittelun monimutkaisuuden ja asiakkaan erityisvaatimusten mukaan. Yleensä se vie noin 55-65 päivät.

>5. Voitko auttaa meitä muovisen dynaamisen kuormamuotimme ylläpidossa ja korjaamisessa?

Kyllä, tarjoamme huolto- ja korjauspalveluita muovisille dynaamisille kuormamuoteillemme varmistaaksemme, että ne pysyvät pitkään optimaalisessa työtilassa. Teknikkotiimimme on saatavana avun tarjoamiseen tarvittaessa.

>6. Mikä on hinnoittelurakenne?

Kustannukset riippuu: muotin monimutkaisuudesta (onteloiden, diojen lukumäärä jne.), Materiaali- ja teräsluokka ja tuotannon määrät. Miellyttää meitä räätälöityyn tarjoukseen!

>7. Mikä erottaa yrityksesi muista dynaamisista kuormamuottien valmistajista?

Yrityksemme erottuu sitoutumisestaan ​​laatuun, tehokkuuteen ja asiakastyytyväisyyteen. Käytämme uusinta tekniikkaa ja valmistusprosesseja korkealaatuisten dynaamisten kuormamuovien tuottamiseksi, jotka täyttävät korkeimmat teollisuuden standardit. Lisäksi priorisoimme asiakaspalvelua ja pyrimme luomaan pitkäaikaisia ​​suhteita asiakkaidemme kanssa.
